撥碼開關使用方法

撥碼開關通俗的說也就是一款能用手撥動的微型的開關，所以也通常叫指撥開關的也很多。每一個鍵對應的背面上下各有兩個引腳，撥至ON一側，這下面兩個引腳接通；反之則斷開。這四個鍵是獨立的，相互沒有關聯。此類元件多用于二進制編碼。

一、主電路

從交流電網輸入、直流輸出的全過程，包括：

1、輸入濾波器：其作用是將電網存在的雜波過濾掉，同時也防止本機產生的雜波反饋到公共電網。

2、整流與濾波：將電網交流電源直接整流為較平滑的直流電，以供下一級變換。

3、逆變：將整流后的直流電變為高頻交流電，這是高頻開關電源的核心部分，頻率越高，體積、重量與輸出功率之比越小。

4、輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。

撥碼開關分類

首先，根據腳的位置：插件（DIP）和補丁（SMD）分類。

二，按撥號方式：有平面撥號和側面撥號之分，根據腳距有2.54mm和1.27mm腳距的分類。

二，控制電路

一方面，從輸出中采樣，與設定的標準進行比較，然后控制逆變器，改變其頻率或脈沖寬度以實現輸出穩定性，另一方面，根據測試電路提供的數據，通過提供保護電路控制電路對整機執行各種保護措施。

三，檢測電路

除了在保護電路中提供各種參數之外，還提供各種顯示儀器數據。

四，輔助電源

為所有單個電路提供不同的電源要求

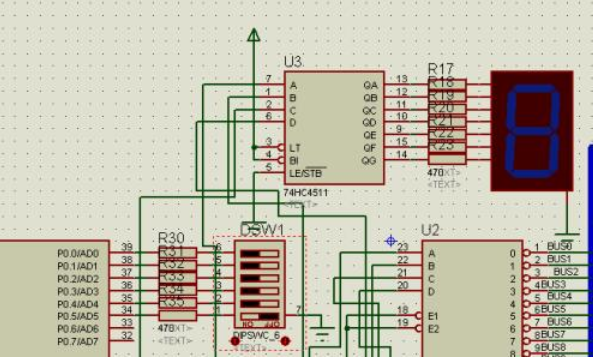

撥碼開關接線圖
