行程開關工作原理

行程開關是一種常用的小電流主令電器，它利用生產機械運動部件的碰撞使其觸頭動作來實現接通或分?jǐn)嗫刂齐娐罚_(dá)到一定的控制目的。 行程開關按結構分為直動式、滾輪式、微動式和組合式等幾種。

行程開關工作的作用

行程開關是一種常用的小電流主令電器，它的主要作用是實現順序控制、定位控制和位置狀態的檢測。 具體來說，行程開關可以用于控制機械設備的行程及限位保護，當裝于生產機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，實現電路的切換。

行程開關可以安裝在相對靜止的物體（如固定架、門框等，簡稱靜物）上或者運動的物體（如行車、門等，簡稱動物）上。 換句話說，它是一種可以根據運動部件的行程位置而切換電路的電器，其作用原理與按鈕類似。

行程開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位、轎廂的上、下限位保護。

行程開關電路符號

行程開關的使用方法

行程開關，也叫限位開關，是一種可以根據運動部件的行程位置而切換電路的電器。它的工作原理與按鈕開關類似，不同之處在于，行程開關是需要外部機械碰撞控制。具體來說，我們看到實物展示，拆開開關外蓋，外蓋上有密封墊能防止油污進入，看到里面有四個觸點，一組常開，一組常閉。當外部機械撞擊搖臂里面開關動作，常開點閉合，常閉點斷開。在實際工作中，將行程開關安裝在預先安排的位置，當生產機械運動部件撞擊行程開關外面執行機構時，行程開關內部的觸點動作，實現電路的切換。

行程開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位、轎廂的上、下限位保護。行程開關可以安裝在相對靜止的物體（如固定架、門框等）上或者運動的物體（如行車、門等）上。當動物接近靜物時，開關的連桿驅動開關的接點引起閉合的接點分?jǐn)嗷蛘邤嚅_的接點閉合。由開關接點開、合狀態的改變?nèi)タ刂齐娐泛蜋C(jī)構的動作。

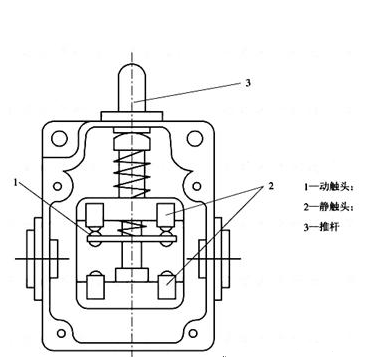

行程開關的結構圖
